电阻

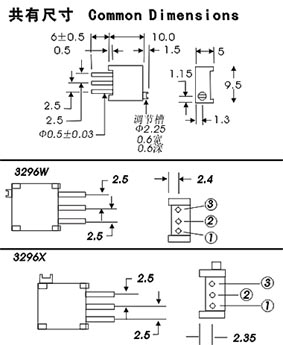

3296型玻璃釉预调电位器(3296Trimmer Potentiometers)



   电气特性(Electrical Characteristics)
  标称阻值范围
  (Standard Resistance Range)………………50Ω~2MΩ
  阻值允许偏差
  (Resistance Tolerance) …………………………±10%
  终端电阻
  (Absolute Minimum Resistance)…………≤1%R或10Ω
  接触电阻变化
  (Contact Resistance Variation)………CRV≤3%或5Ω
  绝缘电阻
  (Insulation Resistance)…………R1≥1GΩ(100Vac)
  耐电压
  (Withstand Voltage)………………………………640Vac
  有效行程
  (Effective Travel)………………………28 rurns nom

   环境特性(Environmental Characteristics)
  额定功率
  (Power Rating)(315 volts max)
  …………………………………………0.5W@70℃,0W@125℃
  温度范围
 (Temperature Range)………………………-55℃~125℃
  温度系数
  (Temperature Coefficient)………………±250ppm/℃
  温度变化
  (Temperature Variation)………-55℃,30min,+125℃
  ………………………………………30min循环5次5cyccles
  …………………………………△R≤5%R,△(Uab/Uac)≤5%
  振动
  (Vibration)………………………10~500Hz,0.75mm,6h,
  ……………………………△R≤5%R, △(Uab/Uac)≤7.5%R
  碰撞
  (Collision) …………390m/s2,4000cycles,△R≤5%R
  70℃耐久性
  (Electrical Endurance at 70℃)……… 0.5W@70℃
  ………………………1000h, △R≤10%R,CRV≤3% or 5Ω
  机械寿命
  (Rotational Life)…………………200周(200cycles)
  …………………………………△R≤10%R,CRV≤3% or 5Ω

  物理特性(Physical Characteristics)
  起动力矩
  (Starting Torque)……………………………≤35mN·m
  标志
  (Marking)………………阻值允许偏差(±10%不标注)
  ………………阻值代码、产品型号Resistance Tolerance
  ……………(when no identification, it is of±10%)
  ……………………………………Resistance Code、Model
  标准包装
  (Standard Packaging)……50只/管(50pcs,per tube)
