开关系列



〈一〉

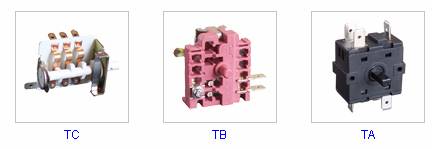

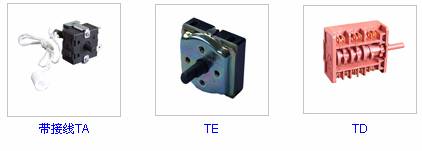

旋转开关



〈二〉 带灯形开关
第一页:



序号

开关型号

最大额定电流和电压

接触电阻

绝缘电阻

耐压(AC)

寿命(次)

面板尺寸(mm)

1

KCD1

5A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

27.5×12.5

2

KCD2

15A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

30×22.2

3

KCD3

3A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

20×13

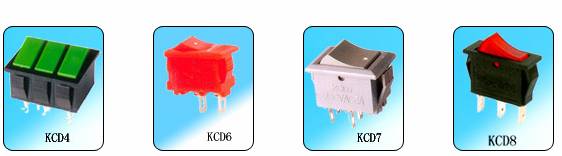

4

KCD4

15A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

28.2×12.2

6

KCD6

3A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

14.2×9.3

7

KCD7

5A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

19.3×13.3

8

KCD8

15A,250VAC

≤40mΩ

≥1000MΩ

1500V

20000

30.5×11(连翘



第二页:



要技术性能

电器额定值

面板开孔
      (mm)

接触电阻

≤40mΩ

序号

开关型号

最大额定电流和电压

绝缘电阻

≥1000MΩ

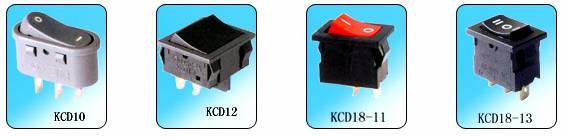

1

KCD10

3A,250VAC

(R7.5×2+15)×11.4

耐压:(AC)

1500V

2

KCD12

5A,250VAC

22×19.6

寿命(次)

20000

3

KCD18

6A,250VAC

19.6×13

环境温度

-40~+55℃

4

KCD19

6A,250VAC

19.6×13.2

面板厚度

0.8~6mm

5

KCD20

20A,250VAC

29×22.1

〈三〉

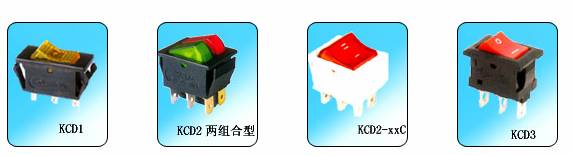

带灯船型开关:


外形

型号

负荷

电路

开关功能

KCD1-11

5A
250V AC

单刀单掷

ON-OFF

KCD1-12

单刀双掷

ON-ON

KCD2-21A

15A
250V AC

双刀单掷

ON-OFF

KCD2-22A

双刀双掷

ON-ON

KCD2-21B

双刀单掷

ON-OFF

KCD2-22B

双刀双掷

ON-ON

KCD2-21C

双刀单掷

ON-OFF

KCD2-22C

双刀双掷

ON-ON

KCD3-11

3A
250V AC

单刀单掷

ON-OFF

KCD3-12

单刀双掷

ON-ON

KCD3-14

单刀单掷

ON-OFF auto




KCD4-11

15A
250V AC

单刀单掷

ON-OFF

KCD4-12

单刀双掷

ON-ON

KCD4-13

单刀双掷

ON-OFF-ON

KCD4-14

单刀单掷

ON-0FF tuto

KCD4-15

双刀双掷

ON-ON

KCD4-16

三刀双掷

ON-ON



KCD5-21

15A
250V AC

双刀单掷

ON-OFF

KCD5-22

双刀双掷

ON-ON

KCD5-23

双刀三掷

ON-OFF-ON

KCD6-11

3A
250V AC

单刀单掷

ON-OFF

KCD6-12

单刀双掷

ON-ON

KCD7-21

3A
250V AC

双刀单掷

ON-OFF

KCD7-22

双刀双掷

ON-ON

KCD8-11

15A
250V AC

单刀单掷

ON-OFF

KCD8-12

单刀双掷

ON-ON

KCD10-11

3A
250V AC

单刀单掷

ON-OFF

KCD10-12

单刀双掷

ON-ON

KCD12-21

3A
250V AC

双刀单掷

ON-OFF

KCD12-22

双刀双掷

ON-ON

KCD16-13

3A
250V AC

双刀三掷

ON-OFF-ON

KCD18-11

  6A
250V AC

单刀单掷

ON-OFF

KCD18-12

单刀双掷

ON-ON

KCD18-13

单刀双掷
中间停位

ON-OFF-ON

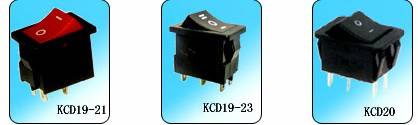

KCD19-21

6A
250V AC

双刀单掷

ON-OFF

KCD19-22

双刀双掷

ON-ON

KCD19-23

双刀双掷
中间停位

ON-OFF-ON

KCD20-21

20A
250V AC

双刀单掷

ON-OFF

KCD20-22

双刀双掷

ON-ON

〈四〉

跷板开关:



〈五〉

电吹风开关:

〈六〉

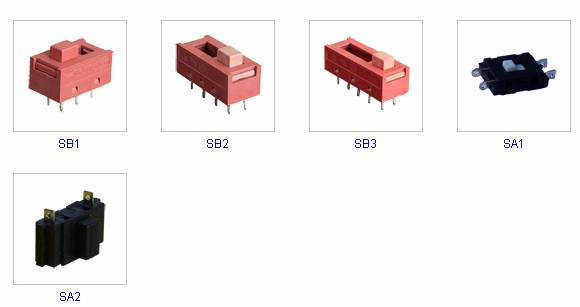

拔动开关:
〈七〉

欧姆龙开关


名称

欧姆龙开关B3F

规格:

6X6 12X12



100 130 150 260gf

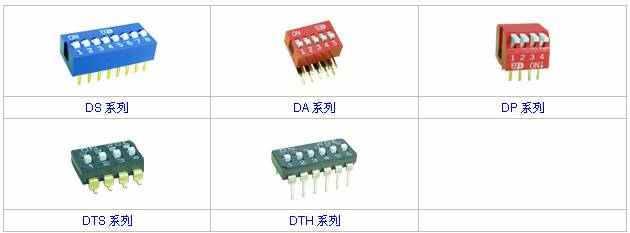

〈八〉

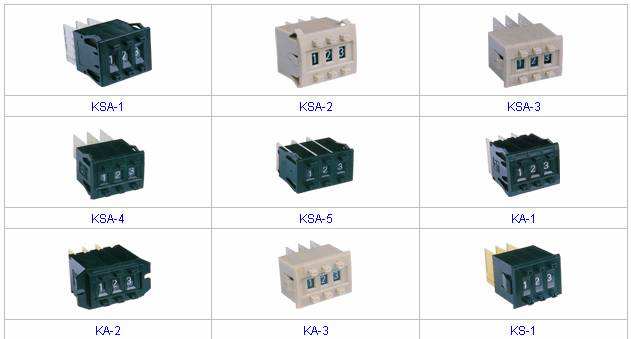

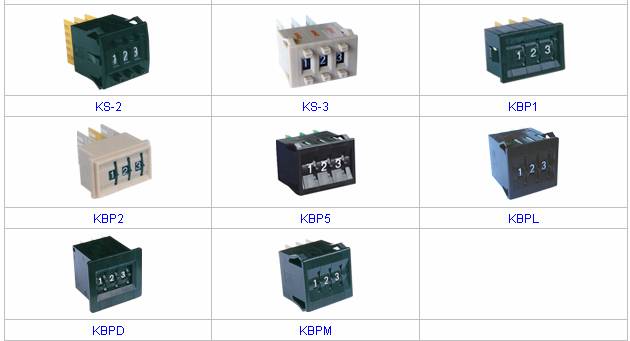

拔码开关:


〈九〉

平拔开关:

〈十〉微动开关:

B3F微动开关12*12

微动开关,类似热水器上面用,

3*6*5微动开关(进口弹片),

带轮微动开关 行程开关

B3F帽子 方帽

6*6*9.5微动开关 (10只)轻触开关

12*12*4.3(高)微动开关】

贴片轻触开关6*6*5】

6*6*11微动开关

3*6*2.5贴片微动开关

6*6*7带架微动开关(短架)】

带架鼠标微动开关,

8*8自锁开关帽子,红色圆型

鼠标微动开关,

超薄型,4脚,贴片微动开关

6*6*4.3 带架微动开关 轻触开关

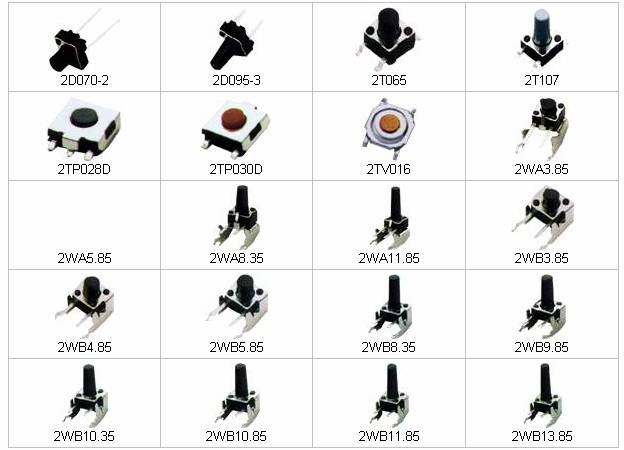

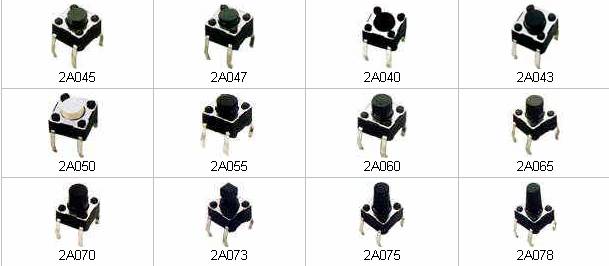

〈十一〉

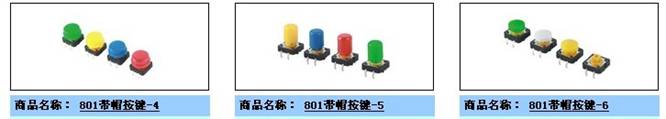

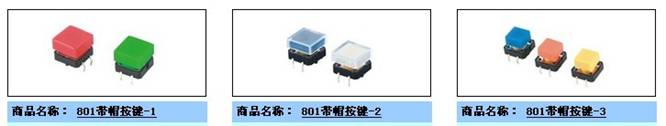

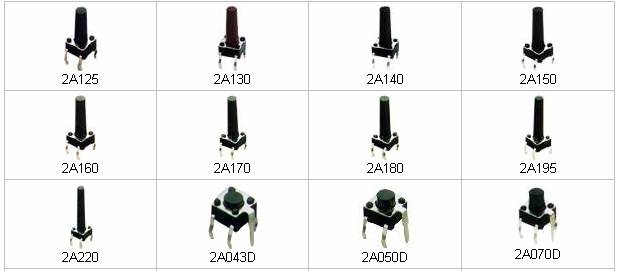

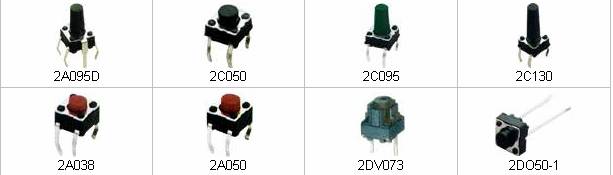

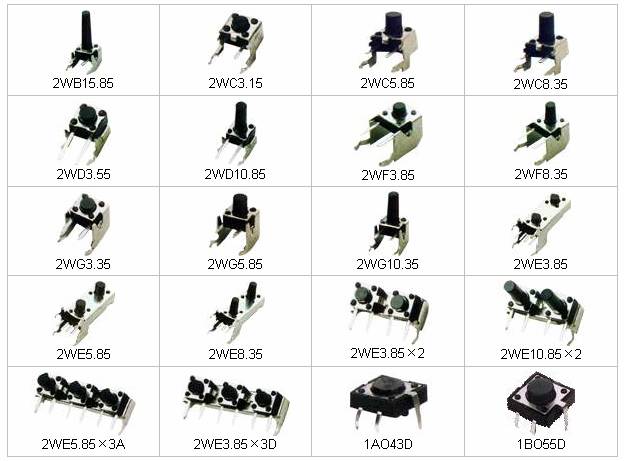

轻触开关:
第一页:





环境温度 -25~70℃

绝缘电阻≤100MΩ

相对湿度  ≤95%(40℃)

耐压 AC 250V(50HZ)1min

额定电负荷 12VDC.0.1A

寿命 100000次

接触电阻≤0.03Ω

动作力 1.3±0.5N

第二页:



环境温度 -25~70℃

绝缘电阻≤100MΩ

相对湿度  ≤95%(40℃)

耐压 AC 250V(50HZ)1min

额定电负荷 12VDC.0.1A

寿命 100000次

接触电阻≤0.03Ω

动作力 1.3±

第三页:


环境温度 -25~70℃

绝缘电阻≤100MΩ

相对湿度  ≤95%(40℃)

耐压 AC 250V(50HZ)1min

额定电负荷 12VDC.0.1A

寿命 100000次

接触电阻≤0.03Ω

动作力 1.3±0.5N



第四页:

环境温度 -25~70℃

绝缘电阻≤100MΩ

相对湿度  ≤95%(40℃)

耐压 AC 250V(50HZ)1min

额定电负荷 12VDC.0.1A

寿命 100000次

接触电阻≤0.03Ω

动作力 1.3±0.5N

〈十二〉

自锁开关/不自锁开关

8*8自锁开关

8.5*8.5 灰色 自锁 开关双排

5.8*5.8自锁开关

间距5.8*5.8,不自锁开关

7*7不自锁开关

8.5*8.5 不自锁 双排开关

〈十三〉

其它类开关:

电话机叉簧开关 电话开关

门铃按扭开关《不自锁》直径10MM

小扭子开关 小纽子】
